提供“華洋”品牌機床附件系列產品詳細資料
更新時間：2025-02-26 瀏覽量：0

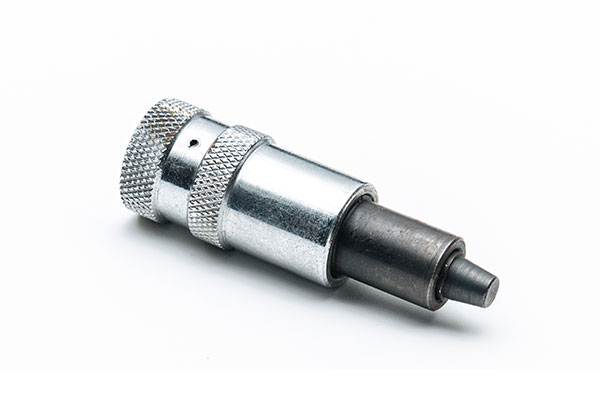

定位手柄
【產品型號】HY8310.22
【產品材質】鋼
【表面處理】(手柄)鍍亮鉻，(軸)發黑處理
【產品品牌】華洋
【產品產地】浙江寧波
【生產廠家】象山華洋機床附件廠
【詢價熱線】86-574-65010069

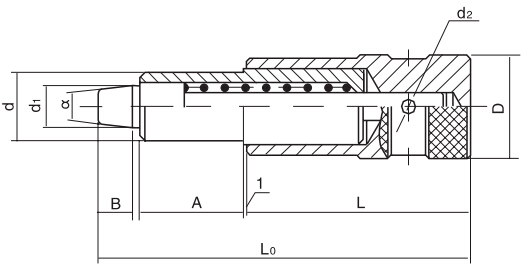

結構圖
參數尺寸
| 產品編號 | 主要尺寸 | 螺桿 | |||||||
| 鋼 | L | Lо ≈ | D | d | d? | d? | α | B | A |
| HY8310.22\12x35 | 35 | 60 | 20 | 12 | 6 | 2 | 11.3° | 6 | 16 |
| HY8310.22\16x45 | 45 | 75 | 25 | 16 | 8 | 2 | 11.3° | 7 | 20 |
| HY8310.22\18x55 | 55 | 91 | 28 | 18 | 10 | 3 | 11.3° | 8 | 25 |
| HY8310.22\20x65 | 65 | 108 | 30 | 20 | 12 | 3 | 11.3° | 10 | 30 |
技術信息
| 名稱 | 材料 | 表面處理 |
| 手柄 | 鋼 | 鍍亮鉻 |
| 軸 | 鋼 | 發黑處理 |
※ 特殊要求說明：可按客戶提供的圖紙加工定制。
抱歉，該型號暫無3D模型！
