提供“華洋”品牌機床附件系列產品詳細資料
更新時間：2025-02-25 瀏覽量：0

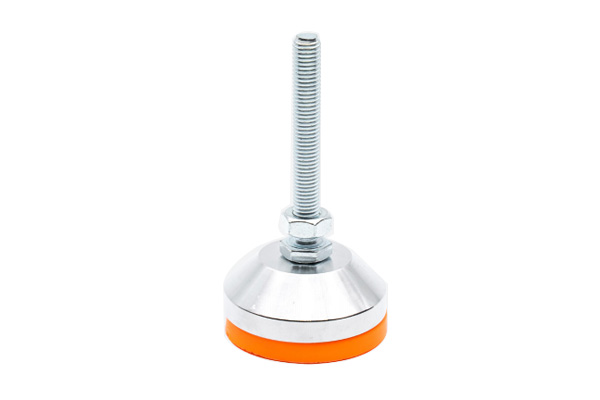

黃膠型墊腳
【產品型號】HY8334.11
【產品材質】Q235/PVC
【表面處理】鍍鋅/鍍鉻
【產品品牌】華洋
【產品產地】浙江寧波
【生產廠家】象山華洋機床附件廠
【詢價熱線】86-574-65010069
結構圖
參數尺寸
| 型號 | 主要尺寸 | 垂直負載（kN) | |||||||
| D | M | A | L | L1 | L2 | E | B | ||
| HY8334.11 | 50 | 8 | 50 | 90 | 5.5 | 6.5 | 28 | 13 | 4 |
| 80 | 120 | ||||||||
| 60 | 10 | 117 | 7 | 8 | 30 | 17 | 5 | ||
| 100 | 137 | ||||||||
| 12 | 138 | 8 | 10 | 19 | 6 | ||||
| 120 | 158 | ||||||||
| 16 | 100 | 140 | 10 | 13 | 24 | 7 | |||
| 120 | 160 | ||||||||
| 150 | 190 | ||||||||
| 20 | 120 | 163 | 13 | 16 | 30 | 8 | |||
| 150 | 193 | ||||||||
| 200 | 243 | ||||||||
| 80 | 16 | 100 | 149.5 | 10 | 13 | 31 | 24 | 7 | |
| 120 | 169.5 | ||||||||
| 150 | 199.5 | ||||||||
| 20 | 120 | 172.5 | 13 | 16 | 30 | 8 | |||
| 150 | 202.5 | ||||||||
| 200 | 252.5 | ||||||||
| 24 | 150 | 204.5 | 15 | 19 | 36 | 10 | |||
| 180 | 234.5 | ||||||||
| 200 | 254.5 | ||||||||
訂貨示例：Type \ D – M x A
例如：HY8334.11\60-M12x100
技術信息
| 材料 | 表面處理 | |||
| 螺桿 | 底座 | 膠部 | 螺桿 | 底座 |
| Q235 | Q235 | PVC | 鍍鋅 | 鍍鉻 |
抱歉，該型號暫無3D模型！
