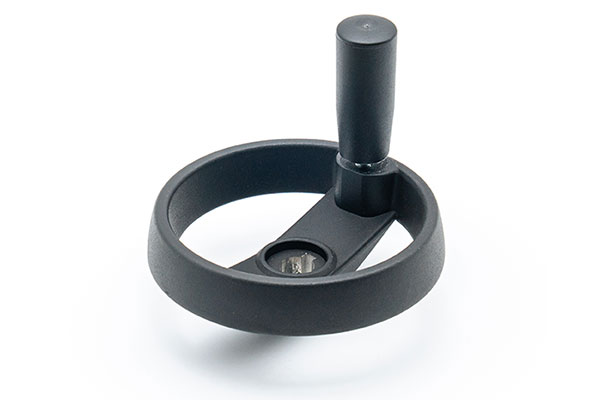

雙幅條手輪
【產品型號】HY8313.9
【執行標準】JB/T 7273.9-2014
【產品材質】(手輪)鋁合金、(手柄)塑
【表面處理】黑色
【產品品牌】華洋
【產品產地】浙江寧波
【生產廠家】象山華洋機床附件廠
【詢價熱線】86-574-65010069

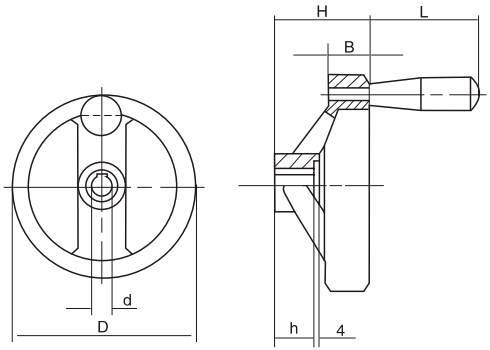

結構圖
參數尺寸
| 產品編號 | 主要尺寸 | 安裝孔 | ||||
| 鋁合金 | D | H | B | L | d | h |
| HY8313.9\12x100 | 100 | 42 | 20 | 50 | 12 | 18 |
| HY8313.9\12x125 | 125 | 44 | 22 | 63 | 12 | 18 |
| HY8313.9\16x160 | 160 | 48 | 25 | 80 | 16 | 20 |
| HY8313.9\18x200 | 200 | 54 | 28 | 80 | 18 | 25 |
技術信息
| 名稱 | 材料 | 表面處理 |
| 手輪 | 鋁合金 | 黑色 |
| 手柄 | 塑 | 黑色 |
※ 裝配類型：鍵槽按GB1095-79規定；
※ 特殊要求說明：中心孔大小及鍵槽大小可按客戶要求加工定制。
| 產品概述： | 雙幅條手輪HY8313.9是一款雙幅條鋁制手輪，設計簡單而實用! | |
| 產品特點： | ◆ | 材質鋁合金 黑色磨砂，配轉動手柄； |
| 安裝方式： | 鍵槽孔型 | |
抱歉，該型號暫無3D模型！
